АО «НПО «Аконит»: машинное зрение ML Sense для контроля качества труб на линии резки
- Заказчик
- АО «НПО «Аконит» — российский производитель конвейерных роликов и подъемно-транспортного оборудования.
- Задача
- Автоматизировать визуальный контроль и снизить зависимость от человеческого фактора, исключить попадание труб с дефектами в зону резки, сократить количество аварий и связанных с ними простоев
О клиенте
АО «НПО «Аконит» — российский производитель конвейерных роликов и подъемно-транспортного оборудования. Продукция компании используется в более чем 80 регионах РФ и востребована в металлургии, энергетике, химии, цементной и угольной промышленности.
Проблема

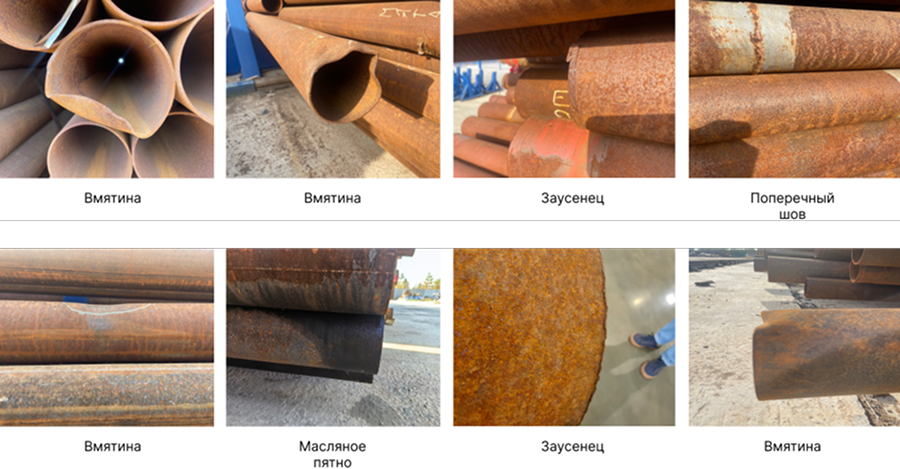

Предприятие ежемесячно перерабатывает до 800 тонн металлических труб, поступающих от разных поставщиков. Качество труб варьируется, и в партии регулярно встречаются дефекты — вмятины, заусенцы, трещины и загрязнения.
Ранее контроль осуществлялся вручную — оператор визуально осматривал трубы перед подачей в станок. Но при таких объёмах и высокой плотности производства человеческий фактор часто приводил к пропуску брака.
Если дефектная труба попадала во фрезерный узел, это приводило к заклиниванию, остановке линии и дорогостоящему ремонту. Один день простоя обходился предприятию в до 1 миллиона рублей.
Цель
Исключить попадание труб с дефектами в зону резки
Автоматизировать визуальный контроль и снизить зависимость от человеческого фактора
Сократить количество аварий и связанных с ними простоев
Решение
На линии резки внедрена система ML Sense — программно-аппаратный комплекс машинного зрения, способный в реальном времени анализировать поверхность трубы и обнаруживать брак ещё до начала резки.
Ключевые этапы:
Анализ производственной линии.

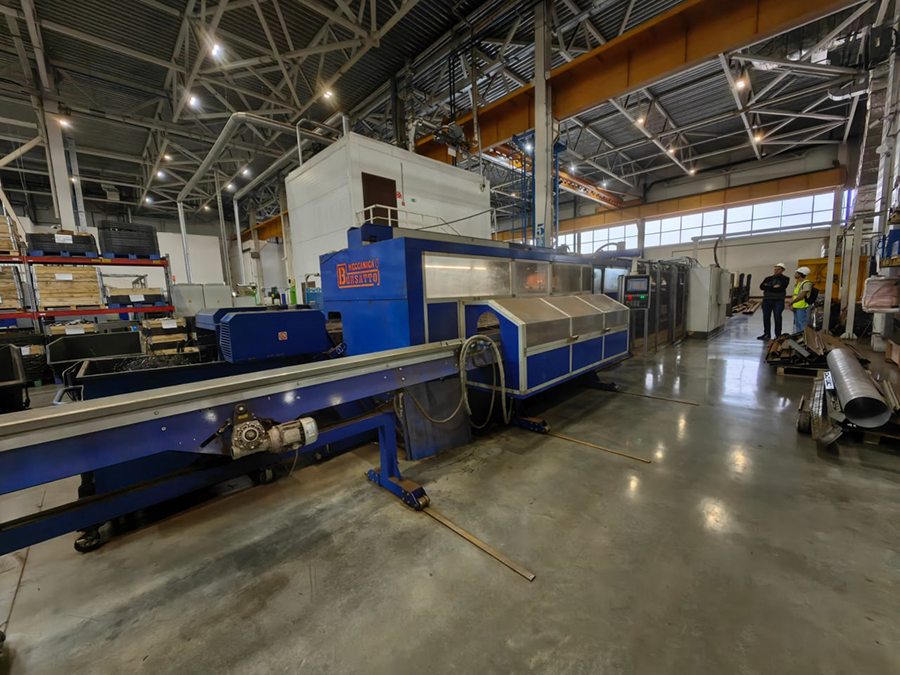

Специалисты провели обследование участка — от накопителя до роликов подачи. Система была встроена в существующую инфраструктуру без изменений конструкции.
Разработка аппаратного модуля.

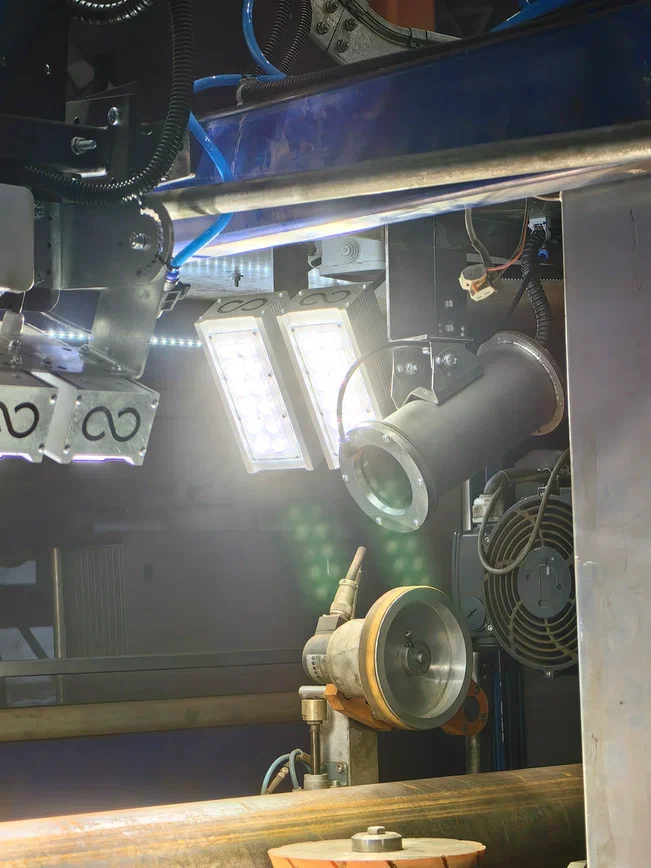

Установлен блок из четырёх камер с настраиваемым освещением — он обеспечивает круговой обзор труб независимо от их диаметра.
Сбор и обучение модели.
На основе реальных изображений с площадки была собрана обучающая выборка. Модель обучалась на детектирование заусенцев, трещин, вмятин, швов и загрязнений.
Интеграция и запуск.

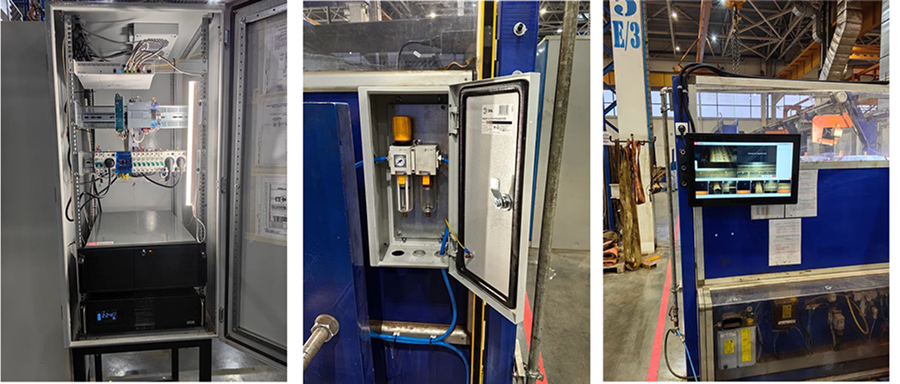

Камеры, сервер и интерфейс оператора были интегрированы в систему управления линией. Все компоненты защищены от пыли и вибрации, соответствуют условиям тяжёлого производства.
Как работает система
Каждая труба проходит точку контроля до подачи во фрезерный узел.

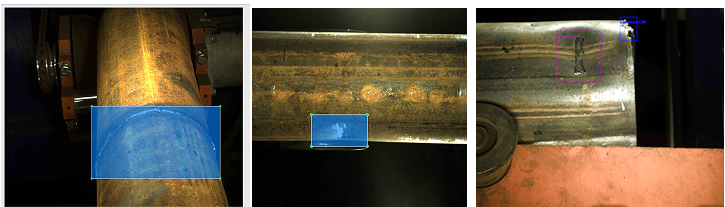

Камеры фиксируют поверхность, система ML Sense в реальном времени выявляет дефекты размером от 1 мм.
При обнаружении брака линия автоматически останавливается, загорается светозвуковой сигнал.

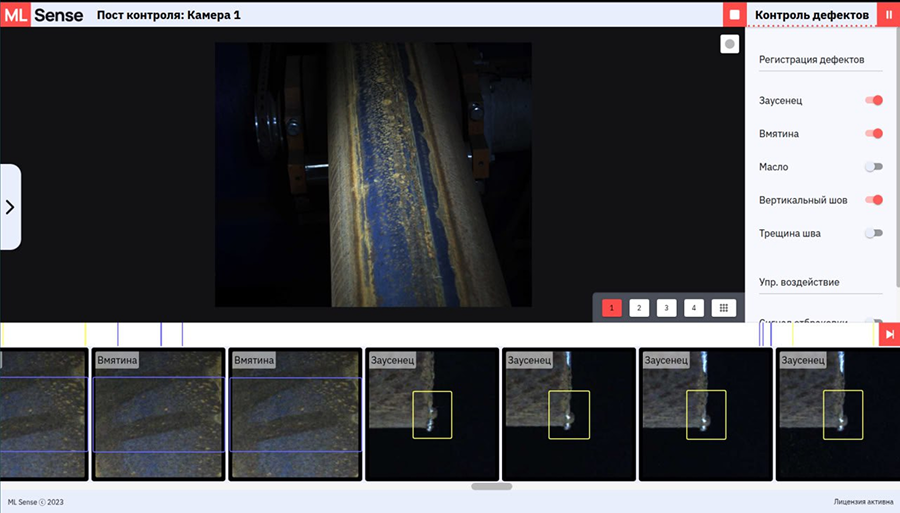

Оператор видит изображение дефекта в интерфейсе и принимает решение: удалить трубу или продолжить подачу.
